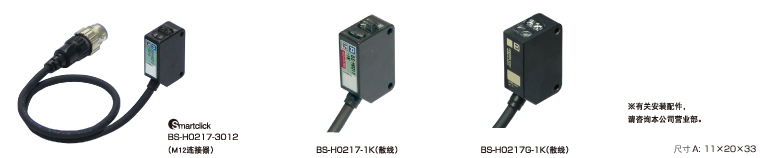

光电回归反射型
| I/O点数 | 输出输入规格 | 形式 | 检测距离(mm) | 消耗电流(mA) | 连接 | 尺寸(mm) | 重量(g) | 型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | 1 | － | 回归反射 (红光) |
光电 (IP67) |
3000 | 10 | － | 2线式(非绝缘) | A | 22 | BS-H0217-3012 | 开放 |
| 1 | － | 回归反射 (红光) |
光电 (IP67) |
3000 | 10 | － | 2线式(非绝缘) | A | 33 | BS-H0217-1K | 开放 |
| 1 | － | 回归反射 (红光) |
光电 (IP67公司内规格耐油※1) |
3000 | 10 | － | 2线式(非绝缘) | A | 33 | BS-H0217G-1K | 开放 |
采用公司内规定的油、切削油＊对其耐油性进行了确认。该产品虽然表示不会因油而轻易损坏，但并非保证不会损坏。请不要在经常粘附飞溅物的位置或喷射流下处使用。
＊ 本公司规定的切削油非水溶性(YUSHIRON CUT KM557、KZ313S)、水溶性(YUSHIROKEN EC50、AP-EX-E7、FGS700)⋯ 在周围温度55℃状态下浸泡
＊ 本公司规定的润滑油(VELOCITY OIL No.3)⋯ 在周围温度55℃状态下浸泡
◆选购件

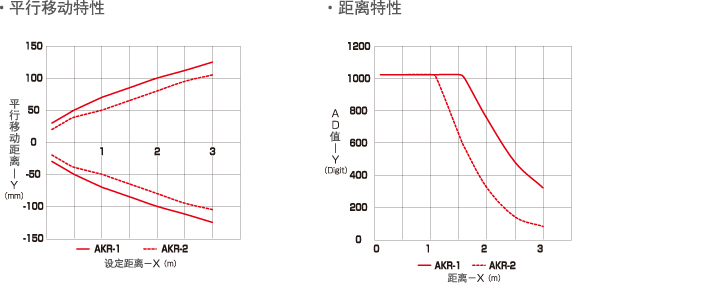

・光电传感器用反射板
| 形式 | 尺寸(mm) | 型号 | 标准价格(¥) |
|---|---|---|---|
| 反射板 | 60.9×50.9 | AKR-1 | 开放 |
| 42×35 | AKR-2 | 开放 |
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| BS-H0217-3012 | ○ | ○ | 10 |
| BS-H0217-1K | ○ | ○ | 10 |
| BS-H0217G-1K | ○ | ○ | 10 |
| AKR-1 | - | ○ | - |
| AKR-2 | - | ○ | - |
※UL，KC等上述以外的基准规格情况时还请咨询
◆光电回归反射型 (IP67)M12连接器 / 散线
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BS-H0217-3012 |  |
|
| BS-H0217-1K | |
 |
◆光电回归反射型 (IP67公司内规格耐油）
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| BS-H0217G-1K | |
|
