光电透过型
| I/O点数 | 输出输入规格 | 形式 | 检测距离(mm) | 消耗电流 (mA) |
连接 | 尺寸(mm) | 重量(g) | 型号 | 标准价格(¥) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 输入 | 输出 | 传送侧 | I/O侧 | ||||||||
| － | 1 | 透过投光 (红光) |
光电 (IP67) |
5000 | 10 | － | 2线式(非绝缘) | A | 22 | 组合型号 BS-H0117-PC12-SET |
开放 |
| 1 | － | 透过受光 (红光) |
－ | ||||||||
| － | 1 | 透过投光 (红光) |
光电 (IP67) |
5000 | 10 | － | 2线式(非绝缘) | A | 33 | 组合型号 BS-H0117-PC-SET |
开放 |
| 1 | － | 透过受光 (红光) |
－ | ||||||||
| － | 1 | 透过投光 (红光) |
光电 (IP67公司内规格耐油※1) |
5000 | 10 | － | 2线式(非绝缘) | A | 33 | 组合型号 BS-H0117G-PC-SET |
开放 |
| 1 | － | 透过受光 (红光) |
－ | ||||||||

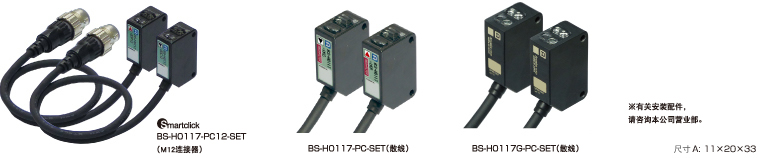

※“BS-H0117-PC-SET”是由光电(透过投光) “BS-H0117-1KP”和光电(透过受光) “BS-H0117-1KC”进行的组合。
※“BS-H0117-PC12-SET”是由光电(透过投光) “BS-H0117-30P12”和光电(透过受光) “BS-H0117-30C12”进行的组合。
※“BS-H0117G-PC-SET”是由光电(透过投光) “BS-H0117G-1KP”和光电(透过受光) “BS-H0117G-1KC”进行的组合。
※尺寸为不含电缆部的数值。
采用公司内规定的油、切削油＊对其耐油性进行了确认。该产品虽然表示不会因油而轻易损坏，但并非保证不会损坏。请不要在经常粘附飞溅物的位置或喷射流下处使用。
＊ 本公司规定的切削油非水溶性(YUSHIRON CUT KM557、KZ313S)、水溶性(YUSHIROKEN EC50、AP-EX-E7、FGS700)⋯ 在周围温度55℃状态下浸泡
＊ 本公司规定的润滑油(VELOCITY OIL No.3)⋯ 在周围温度55℃状态下浸泡
◆基准规格
| 型号 | CE | RoHS | 中国RoHS |
|---|---|---|---|
| 组合型号 BS-H0117-PC12-SET |
○ | ○ | 10 |
| 组合型号 BS-H0117-PC-SET |
○ | ○ | 10 |
| 组合型号 BS-H0117G-PC-SET |
○ | ○ | 10 |
※UL，KC等上述以外的基准规格情况时还请咨询
◆光电透过型 (IP67)M12连接器 / 散线
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| 组合型号 BS-H0117-PC12-SET |
 |
|
| 组合型号 BS-H0117-PC-SET |
|
 |
◆光电透过型 (IP67公司内规格耐油）
| 型号 | 产品指南 | CAD (平面图) |
|---|---|---|
| 组合型号 BS-H0117G-PC-SET |
|
 |
