소형 8점 Terminal
◆소형 8점 Terminal
| I/O 점수 | 입출력 사양 |
방식 | 소비전류 (mA) |
접속 | 치 수 (mm) |
질 량 (g) |
형식 | 표준가격 (엔) | ||
|---|---|---|---|---|---|---|---|---|---|---|
| 입력 | 출력 | 전송측 | I/O측 | |||||||
| 8 | － | DC입력 | NPN | 6 | 40 | 4선식(절연) | A | 15 | BL296SB-08F-20 | 오픈 |
| 8 | － | PNP | 6 | 40 | BL296SB-08FS-20 | 오픈 | ||||
| 4 | 4 | DC입력/Tr출력 | NPN | 6 | 26 | BL296XB-08F-20 | 오픈 | |||
| 4 | 4 | PNP | 6 | 26 | BL296XB-08FS-20 | 오픈 | ||||
| － | 8 | Tr출력 | NPN | 6 | 6 | BL296PB-08F-20 | 오픈 | |||
| － | 8 | PNP | 6 | 6 | BL296PB-08FS-20 | 오픈 | ||||
| ASLINKTERMINAL 소형 8점 Terminal 설치 전용 DIN레일 어댑터 (4대 장착용1개입) | ADP-96 | 오픈 | ||||||||
| ASLINKTERMINAL일체형 소형8점 터미널 설치전용 어뎁터 (4대 장착용1개입) | ADP-96D | 오픈 | ||||||||
◆접속 케이블
| 최소 굴곡 반경 | 케이블 길이 (mm) | 질량(g) | 형식 | 표준가격 (엔) |
|---|---|---|---|---|
| R12 | 21.7×215.2×8.6 | 11 | BL296-08-CN20 | 오픈 |
| 21.7×515.2×8.6 | 26 | BL296-08-CN50 | 오픈 | |
| 21.7×1015.2×8.6 | 50 | BL296-08-CN1K | 오픈 |

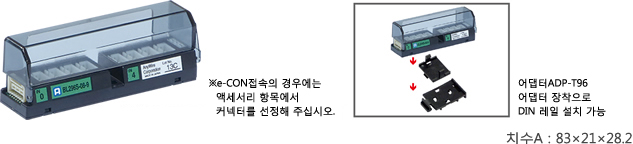

◆접속 Terminal
| I/O 점수 | I/O측 접속 커넥터 |
치 수 (mm) |
질 량 (g) |
형식 | 표준가격 (엔) | ||
|---|---|---|---|---|---|---|---|
| 입력 | 출력 | ||||||
| 8 | － | e-CON | A | 20 | BL296S-08-4 | 오픈 | |
| 4 | 4 | BL296X-08-4 | 오픈 | ||||
| － | 8 | BL296P-08-4 | 오픈 | ||||
| 8 | － | JST XH 시리즈 | 18 | BL296S-08-9 | 오픈 | ||
| 4 | 4 | BL296X-08-9 | 오픈 | ||||
| － | 8 | BL296P-08-9 | 오픈 | ||||
| 8 | － | Molex 5045 시리즈 | BL296S-08-10 | 오픈 | |||
| 4 | 4 | BL296X-08-10 | 오픈 | ||||
| － | 8 | BL296P-08-10 | 오픈 | ||||
| 접속 Terminal 설치 전용 DIN레일 어댑터 (4세트입) | ADP-T96 | 오픈 | |||||
| 접속 터미널 설치전용 어뎁터 (4세트입) | ADP-T96D | 오픈 | |||||
소형 8점 Terminal은 접속 케이블로 접속 Terminal이나 사용자의 오리지널 보드와 결합해서 사용합니다.
◆적합・준거규격
| 형식 | CE | RoHS | 중국RoHS | KC |
|---|---|---|---|---|
| BL296SB-08F-20 | ○ | ○ | 10 | ○ |
| BL296SB-08FS-20 | ○ | ○ | 10 | ○ |
| BL296XB-08F-20 | ○ | ○ | 10 | ○ |
| BL296XB-08FS-20 | ○ | ○ | 10 | ○ |
| BL296PB-08F-20 | ○ | ○ | 10 | ○ |
| BL296PB-08FS-20 | ○ | ○ | 10 | ○ |
| ADP-96 | - | ○ | - | - |
| ADP-96D | - | - | - | - |
| BL296-08-CN20 | - | ○ | 10 | - |
| BL296-08-CN50 | - | ○ | 10 | - |
| BL296-08-CN1K | - | ○ | 10 | - |
| BL296S-08-4 | - | ○ | e | - |
| BL296X-08-4 | - | ○ | e | - |
| BL296P-08-4 | - | ○ | e | - |
| BL296S-08-9 | - | ○ | e | - |
| BL296X-08-9 | - | ○ | e | - |
| BL296P-08-9 | - | ○ | e | - |
| BL296S-08-10 | - | ○ | e | - |
| BL296X-08-10 | - | ○ | e | - |
| BL296P-08-10 | - | ○ | e | - |
| ADP-T96 | - | ○ | - | - |
| ADP-T96D | - | - | - | - |
※UL등 상기이외의 경우・준거규격에 대해 문의주십시오
◆소형 8점 Terminal
| 형식 | 프로덕트 가이드 | CAD (평면도) |
|---|---|---|
| BL296SB-08F-20 |  |
 |
| BL296SB-08FS-20 | |
|
| BL296XB-08F-20 | |
|
| BL296XB-08FS-20 | |
|
| BL296PB-08F-20 | |
|
| BL296PB-08FS-20 | |
|
| ADP-96 | |
|
| ADP-96D |
◆접속 케이블
| 형식 | 프로덕트 가이드 | CAD (평면도) |
|---|---|---|
| BL296-08-CN20 | 소형 8점 터미널의 프로덕트 가이드에 기재 | |
| BL296-08-CN50 | |
|
| BL296-08-CN1K | |
