ASLINKPOKAYOKE

製品構成

表示:LED(選択・組合せ) 検知:タッチ方式(モールタイプ・面発光タイプ)

◆タッチ方式(モールタイプ)

表示・指示 応答・検知 I/O点数 消費電流
(mA)
取付 外形
寸法
型式 標準価格(¥) プロダクト
ガイド
CAD
(平面図)
入力 出力 伝送側 I/O側
LED
1色選択式
タッチ 1 1 6 両面テープ 外形寸法図 B292XB-02VL 8,800 pdf dxf
LED
組合せ式
タッチ 1 3 6 両面テープ 外形寸法図 B292XB-06ML 8,800 pdf dxf

小物部品や電子部品の棚のように、小さな間口が沢山あるような場合に最適なポカよけターミナルです。
棚板などの厚みが15㎜以上あれば取り付け可能ですので、様々な場面で活躍します。
表示はLEDで、入力方式はタッチ式(光電方式反射タイプ)。本体をポンと軽く手で叩くだけで反応します。
稼動部もないので、故障しにくい構造になっています。

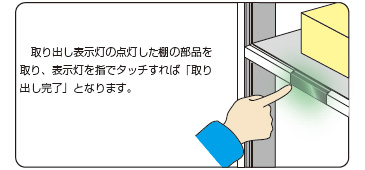

幅15㎜のワイヤダクトと同一形状のポカよけモジュールです。厚さ15㎜以上の棚板の側面に取付可能で、施工も両面テープで貼り付けるだけと非常に簡単です。取り出し表示灯の点灯した棚の部品を取り、表示灯を指でタッチすれば「取り出し完了」となります。

◆オプション

製品仕様 取付 外形寸法 型式 標準価格(¥) CAD
(平面図)
ワイヤリングダクト(1m)※両面テープ付 配線モール A092-DM 1,100 dxf
両端コネクタ付きケーブル(0.3sqx2芯 3cm) 配線モール A0102-CND-03 560 dxf
両端コネクタ付きケーブル(0.3sqx2芯 5cm) 配線モール A0102-CND-05 560 dxf
両端コネクタ付きケーブル(0.3sqx2芯 10cm) 配線モール A0102-CND-10 560 dxf
両端コネクタ付きケーブル(0.3sqx2芯 15cm) 配線モール A0102-CND-15 560 dxf
両端コネクタ付きケーブル(0.3sqx2芯 20cm) 配線モール A0102-CND-20 560 dxf
伝送ケーブル(0.3sqx2芯 20cm) 配線モール A0102-CNE-20 440 dxf

◆タッチ方式(面発光タイプ)

◆LED 表示(選択式) タッチ方式(面発光タイプ)

表示・指示 応答・検知 I/O点数 消費電流
(mA)
取付 外形
寸法
型式 標準価格(¥) プロダクト
ガイド
CAD
(平面図)
入力 出力 伝送側 I/O側
LED
1色選択式
タッチ 1 1 3 14.8 マグネット 外形寸法図 BL2101XB-02VL-P 19,800 pdf dxf

◆アドレスライタ

アドレスライタ

製品仕様 タイプ 外形
寸法
型式 標準価格(¥) プロダクト
ガイド
CAD
(平面図)
アドレスライタ(汎用) 非接触式 ARW-04 39,600 pdf dxf
アドレスライタ用 赤外線リモートヘッド 非接触式 ARW-RH 6,600 pdf dxf
アドレスライタARW-04+赤外線リモートヘッド 非接触式 ARW-04-RH 44,000 この製品は上記二つのセット型式です dxf

※価格はすべて消費税抜きです。
