ASLINKPOKAYOKE

製品構成

MELSEC 各シリーズ用インターフェース

◆MELSEC iQ-R AnyWireASLINK マスタユニット

型式 RJ51AW12AL 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
対応CPU※1
対応CPU一覧表ダウンロード
 CAD（平面図）
三菱電機FAサイトへ
電源 回路：（iQ-R バス側から供給） 電圧＋5[V] ±5%　電流0.2[A]max.
伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]） リップル 0.5[V]p-p max.
電流 0.1[A] （リモートユニット128台接続時、負荷電流は含まず）
入出力占有点数 32点（I/O割付：インテリ32点）
外形寸法(mm) 106.0(H)x27.8(W)x124(D) 質量 200g

◆MELSEC-L AnyWireASLINK マスタユニット

MELSEC-L 型式 LJ51AW12AL 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
対応CPU※1
対応CPU一覧表ダウンロード
 CAD（平面図）
三菱電機FAサイトへ
電源 回路：（Lバス側から供給） 電圧＋5[V] ±5%　電流0.2[A]max.
伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]） リップル 0.5[V]p-p max.
電流 0.1[A] （リモートユニット128台接続時、負荷電流は含まず）
入出力占有点数 32点（I/O割付：インテリ32点）
外形寸法(mm) 90.0(H)x28.5(W)x104.5(D) 質量 200g

◆MELSEC-Q AnyWireASLINK マスタユニット

MELSEC-Q 型式 QJ51AW12AL 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
対応CPU※1
対応CPU一覧表ダウンロード
 CAD（平面図）
三菱電機FAサイトへ
電源 回路：（Qバス側から供給） 電圧 ＋5[V] ±5%　電流 0.2[A]max.
伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]） リップル 0.5[V]p-p max.
電流 0.1[A] （リモートユニット128台接続時、負荷電流は含まず）
入出力占有点数 32点（I/O割付：インテリ32点）
外形寸法(mm) 98.0(H)x27.4(W)x100.0(D) 質量 200g

◆MELSEC iQ-F AnyWireASLINK マスタユニット

MELSEC-F 型式 FX5-ASL-M 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
対応CPU※1
対応CPU一覧表ダウンロード
 CAD（平面図）
三菱電機FAサイトへ
電源 回路：（増設ケーブル側から供給） 電圧 ＋5[V]　電流 0.2[A]max.
伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]） リップル 0.5[V]p-p max.
電流 0.1[A] （リモートユニット128台接続時、負荷電流は含まず）
入出力占有点数 8点
外形寸法(mm) 90.0(H)x40.0(W)x97.3(D) 質量 200g

◆MELSEC-F AnyWireASLINK マスタブロック

MELSEC-F 型式 FX3U-128ASL-M 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
対応CPU※1
対応CPU一覧表ダウンロード
 CAD（平面図）
三菱電機FAサイトへ
電源 回路：（増設ケーブル側から供給） 電圧 ＋5[V]　電流 0.13[A]max.
伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]） リップル 0.5[V]p-p max.
電流 0.1[A] （リモートユニット128台接続時、負荷電流は含まず）
入出力占有点数 8点
外形寸法(mm) 90.0(H)x43.0(W)x95.5(D) 質量 200g

CC-Link/CC-Link IE Field 用ブリッジユニット

◆CC-Link IE TSN-AnyWireASLNIKブリッジユニット

CC-Link IE TSN-AnyWireASLNIKブリッジユニット 型式 NZ2AW1GNAL 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
OpenFieldBus側
サポートプロトコル		 CC-Link IE TSN Class B（プロトコルバージョン2.0/1.0）
CC-Link IE TSN Class A（プロトコルバージョン2.0）		 CAD（平面図）
三菱電機FAサイトへ
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]）
電流 0.2[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 105.5(H)x43(W)x86(D) 質量 200g

◆CC-Link IE Field－AnyWireASLINK ブリッジユニット

CC-Link IE Field－AnyWireASLINK ブリッジユニット 型式 NZ2AW1GFAL 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
OpenFieldBus側
サポートプロトコル		 CC-Link IE Field CAD（平面図）
三菱電機FAサイトへ
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]）
電流 0.3[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 105.5(H)x43(W)x86(D) 質量 200g

◆CC-Link－AnyWireASLINK ブリッジユニット

CC-Link－AnyWireASLINK ブリッジユニット 型式 NZ2AW1C2AL 標準価格（￥） 三菱電機より販売 ユーザーズマニュアル
三菱電機FAサイトへ
OpenFieldBus側
サポートプロトコル		 CC-Link Ver1.10、Ver 2.00（設定により切替） CAD（平面図）
三菱電機FAサイトへ
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]）
電流 0.2[A]（リモートユニット128台接続時、負荷電流は含まず）
占有局数 Ver1.10（1局、 2局、 3局、 4局選択）、または
Ver 2.00(4局固定、拡張2倍設定） に設定
外形寸法(mm) 105.5(H)x43(W)x86(D) 質量 200g

OpenFieldBus/EtherNet 用ゲートウェイ

◆AnyWireASLINK Ethernet ゲートウェイ※2

AnyWireASLINK 型式 B2G78-E1 標準価格（￥） 107,800 ユーザーズマニュアル pdf
OpenFieldBus側
サポート
プロトコル
SLMP（Seamless Message Protocol）
EtherNet/IP
Modbus/TCP 応答コマンド
(0x02) Read Discrete Inputs :BIT IN,
(0x01) Read Coiles :BIT OUT,
(0x05) Write Single Coile :BIT OUT
(0x04) Read Input Registers :WORD IN,
(0x03) Read Holding Registers :WORD OUT
(0x06) Write Single Register :WORD OUT,
(0x10) Read Multiple Registers :WORD OUT
CAD
（平面図）		 dxf
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]） リップル0.5[V]p-p max.
電流 0.15[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 105.8(H)x43.0(W)x86.0(D) 質量 190g

◆AnyWireASLINK PROFINET ゲートウェイ※2

AnyWireASLINK 型式 B2G78-PN1 標準価格（￥） 107,800 ユーザーズマニュアル pdf
OpenFieldBus側
サポートプロトコル		 PROFINET CAD（平面図） dxf
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6 ～ 27.6[V]） リップル0.5[V]p-p max.
電流 0.15[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 105.8(H)x43(W)x86(D) 質量 190g

◆AnyWireaSLINK EtherCAT ゲートウェイ※2

AnyWireASLINK 型式 B2G78-EC1 標準価格（￥） 107,800 ユーザーズマニュアル pdf
OpenFieldBus側
サポートプロトコル		 EtherCAT CAD（平面図）
お問い合わせください
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6 ～ 27.6[V]） リップル0.5[V]p-p max.
電流 0.15[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 105.8(H)×43.0(W)×86.0(D) 質量 190g

◆AnyWireASLINK DeviceNet ゲートウェイ※2

AnyWireASLINK 型式 B2G78-D1 標準価格（￥） 107,800 ユーザーズマニュアル pdf
OpenFieldBus側
サポートプロトコル		 DeviceNet CAD（平面図） dxf
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6 ～ 27.6[V]） リップル0.5[V]p-p max.
電流 0.15[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 105.8(H)x43(W)x86(D) 質量 190g

◆AnyWireASLINK PROFIBUS ゲートウェイ※2

AnyWireASLINK 型式 B2G78-PB1 標準価格（￥） 107,800 ユーザーズマニュアル pdf
OpenFieldBus側
サポートプロトコル		 PROFIBUS CAD（平面図） dxf
電源 伝送ラインドライバ：
（フロントパネル端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6～27.6[V]） リップル0.5[V]p-p max.
電流 0.15[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 105.8(H)x43(W)x86(D) 質量 190g

※1　対応CPUに対する 装着数、その他制限事項については、三菱電機発行の各製品AnyWireASLINKマスタユニット ユーザーズマニュアルにて詳細をご確認ください。

※2　B2G78-E1、B2G78-PN1、B2G78-EC1、B2G78-D1、B2G78-PB1のデジタルリンク機能対応については、弊社営業までお問い合わせください。

PC Bus 用マスタインターフェース

◆PCI Express 用AnyWireASLINK マスタI/F※3

AnyWireASLINK 型式 B2P8-E01 標準価格（￥） 107,800 ユーザーズマニュアル pdf
PCI Express 側
仕様		 PCI Express 2.0対応（Gen2）x1レーン
　（x1、x4、x8、x16スロットにて使用可）
ロープロファイル対応
　（ロープロファイル用、及び標準プロファイル用ブラケット付属）		 CAD（平面図） dxf
電源 伝送ラインドライバ：
（ブラケット面のコネクタ端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6 ～ 27.6[V]） リップル0.5[V]p-p max.
電流 0.1[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 67.9(W)x167.6(D)（マスタI/Fボード部のみ） 質量 65g（ロープロファイル用ブラケット装着時）

※3　B2P8-E01のデジタルリンク機能対応については、弊社営業までお問い合わせください。

リセンドユニット

◆AnyWireASLINK リセンドユニット※4

AnyWireASLINK 型式 BR27-01 標準価格（￥） 39,600 ユーザーズマニュアル pdf
製品仕様 同一アドレスに設定された入力ターミナルと出力ターミナル間で伝送を行う
例）アドレス50番の入力ターミナルに入力があった際に、
機械的にアドレス50番の出力ターミナルに出力信号が送り出されます		 CAD（平面図）
お問い合わせください
電源 伝送ラインドライバ：
（コネクタ端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6 ～ 27.6[V]） リップル0.5[V]p-p max.
電流 0.1[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 40.0(H)x100.0(W)x48.0(D) 質量 66g

※4　BR27-01のデジタルリンク機能対応については、弊社営業までお問い合わせください。

AnyWire DB A20 用ブリッジ

◆DB A20 シリーズ用 AnyWireASLINK ブリッジ※5

AnyWireASLINK 型式 AB27-AL 標準価格（￥） 39,600 ユーザーズマニュアル pdf
接続仕様 AnyWire DB A20シリーズ（AnyWire BUS 専用プロトコル）
（31.3kHz 設定でのみ使用可、1台のみ接続可）		 CAD（平面図） dxf
電源 伝送ラインドライバ：
（コネクタ端子へ供給）		 電圧 DC24[V]＋15～-10%（DC21.6 ～ 27.6[V]） リップル0.5[V]p-p max.
電流 0.1[A]（リモートユニット128台接続時、負荷電流は含まず）
外形寸法(mm) 40.2(H)x100.0(W)x40.0(D) 質量 69g

※5　AB27-ALのデジタルリンク機能対応については、弊社営業までお問い合わせください。

アクセサリ

◆ターミネータ（波形整形モジュール）

ターミネータ（波形整形モジュール） 製品仕様 寸法(mm) 型式 標準価格(￥) プロダクトガイド CAD
（平面図）
伝送波形整形モジュール（極性有）ケーブル接続（取付ホルダ添付） 44x24.5x12 BT0 1,100 pdf dxf

◆フィルタ

フィルタ 製品仕様 寸法(mm) 型式 標準価格(￥) プロダクトガイド CAD
（平面図）
24V ライン用フィルタ 92x53x41 ANF-01 8,800 pdf dxf

※供給する電源系統において、マスタ用電源からの一括供給、ローカル電源からの供給に関わらず
　DP、DN、24V、0V 線の総延長50m を超える場合はご使用ください。
※Product Guide（プロダクトガイド= 製品説明書）にて仕様をよくご確認ください。

◆AnyWire Cable / Connector（AnyWire 伝送ケーブル＆コネクタ）

製品仕様 詳細 型式 標準価格(￥) CAD
（平面図）
フラットケーブル（100m巻き）
（導体抵抗0.015Ω/m・許容電流15A）		 ４芯フラットケーブル AWG16 （1.25sq）ｘ4芯 絶縁被覆外径φ2.5±0.1mm FK4-125-100 49,300
お問い合わせください
LPコネクタ（100個入り）
 圧接式リンクコネクタ
（許容電流5A）
 2極 キャブタイヤケーブル 0.3sq
ボディ：白		 被覆外径φ1.4～1.7mm カバー：桃 LP2-PWH-100P 60,000
お問い合わせください
4極 ４芯フラットケーブル 1.25sq
ボディ：赤		 被覆外径φ2.54mm カバー：白（爪折れ防止型） LP4-WR-100P 72,000 dxf
キャブタイヤケーブル 0.75sq
ボディ：黒		 被覆外径φ2.1～2.4mm カバー：橙 LP4-OR-100P 68,400 dxf
0.3sq
ボディ：白		 被覆外径φ1.1～1.4mm カバー：白 LP4-WW-100P 81,600
お問い合わせください
LPコネクタ（10個入り）
 圧接式リンクコネクタ
（許容電流5A）
 2極 キャブタイヤケーブル 0.3sq
ボディ：白		 被覆外径φ1.4～1.7mm カバー：桃 LP2-PWH-10P 7,080
お問い合わせください
4極 ４芯フラットケーブル 1.25sq
ボディ：赤		 被覆外径φ2.54mm カバー：白（爪折れ防止型） LP4-WR-10P 8,280 dxf
キャブタイヤケーブル 0.75sq
ボディ：黒		 被覆外径φ2.1～2.4mm カバー：橙 LP4-OR-10P 7,920 dxf
0.3sq
ボディ：白		 被覆外径φ1.1～1.4mm カバー：白 LP4-WW-10P 9,240
お問い合わせください
LPコネクタ用圧接工具 LPコネクタ専用圧接工具（プライヤ等で圧接可能ですが専用工具を推奨します） LP-TOOL 22,000
お問い合わせください

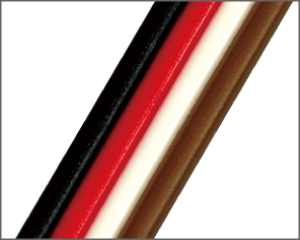

◇フラットケーブル外観写真

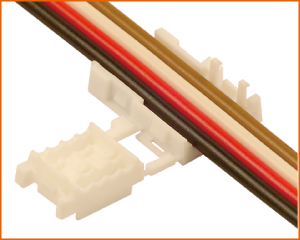

専用フラットケーブルとLPコネクタ（リンクコネクタ）の組み合わせで使用する際は、写真の様にコネクタカバーの蝶番側（１番）に黒い電線（DNライン）が来るようにセットし、結線してください。

4芯フラットケーブル
AWG16（1.25sq）ｘ4芯
（左からDN:DP:0V:24V）

※価格はすべて消費税抜きです。
