ASLINKPOKAYOKE

製品構成

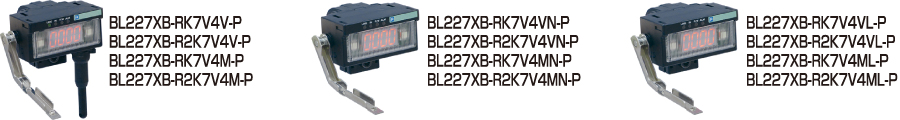

指示:扉開閉(メタルアーム水平)+7セグ(可変四桁)+LED(選択・組合せ)

◇応答:レバースイッチ

表示・指示 応答・検知 I/O点数 消費電流
(mA)
取付 外形
寸法
型式 標準価格(¥) プロダクト
ガイド
CAD
(平面図)
入力 出力 伝送側 I/O側
LED レバースイッチ 2 1~17 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-RK7V4V-P 56,700 pdf dxf
LED レバースイッチ 2 2~18 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-R2K7V4V-P 56,700 pdf dxf
LED レバースイッチ 2 3~19 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-RK7V4M-P 56,700 pdf dxf
LED レバースイッチ 2 4~20 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-R2K7V4M-P 56,700 pdf dxf

◇応答:押しボタンスイッチ

表示・指示 応答・検知 I/O点数 消費電流
(mA)
取付 外形
寸法
型式 標準価格(¥) プロダクト
ガイド
CAD
(平面図)
入力 出力 伝送側 I/O側
LED 押しボタン 2 1~17 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-RK7V4VN-P 56,700 pdf dxf
LED 押しボタン 2 2~18 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-R2K7V4VN-P 56,700 pdf dxf
LED 押しボタン 2 3~19 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-RK7V4MN-P 56,700 pdf dxf
LED 押しボタン 2 4~20 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-R2K7V4MN-P 56,700 pdf dxf

◇検知:光電方式下方反射タイプ

表示・指示 応答・検知 I/O点数 消費電流
(mA)
取付 外形
寸法
型式 標準価格(¥) プロダクト
ガイド
CAD
(平面図)
入力 出力 伝送側 I/O側
LED 下方反射 2 1~17 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-RK7V4VL-P 60,000 pdf dxf
LED 下方反射 2 2~18 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-R2K7V4VL-P 60,000 pdf dxf
LED 下方反射 2 3~19 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-RK7V4ML-P 60,000 pdf dxf
LED 下方反射 2 4~20 1.5 待機36.0
動作580
φ28パイプ 外形寸法図 BL227XB-R2K7V4ML-P 60,000 pdf dxf

※上記型式には「H」ホルダが標準搭載されています。
※「H1」ホルダを搭載する場合は、標準型式の末尾に「-H1」を付加してください。(標準価格に変更はありません)
※「SUS」ホルダを搭載する場合は、標準型式の末尾を「-P」から「-PS」に変更してください。(標準価格が1,400円アップになります)

◆オプション

共通
製品仕様 取付 外形
寸法
型式 標準価格(¥)
「H」ホルダ φ28パイプ取付ホルダ下締付タイプ(5個入) φ28 パイプ A027-HP28-5P 2,760
「H1」ホルダ φ28パイプ取付ホルダ裏締付タイプ(5個入) φ28 パイプ A027-HP28-H1-5P 2,760
「SUS」ホルダ SUSパイプ取付ホルダ(ホルダ単体: 1個入) SUS パイプ A027-HP-SUS2 1,100
交換用ゴムレバーセット(カバー、レバー、リング 各5個入) ターミナル A027-LES-01-5P 5,500

※φ28 パイプ取付ホルダはポカよけターミナル(φ28 パイプ取付タイプ)に付属します。単体部品は取付変更時、補修時用のオプションです。

◆アドレスライタ

アドレスライタ

製品仕様 タイプ 外形
寸法
型式 標準価格(¥) プロダクト
ガイド
CAD
(平面図)
アドレスライタ(汎用) 非接触式 ARW-04 39,600 pdf dxf
アドレスライタ用 赤外線リモートヘッド 非接触式 ARW-RH 6,600 pdf dxf
アドレスライタARW-04+赤外線リモートヘッド 非接触式 ARW-04-RH 44,000 この製品は上記二つのセット型式です dxf

※価格はすべて消費税抜きです。
