AnyWireASLINK ロボット省配線

ロボット省配線に役立ちそうな「AnyWireASLINK」の製品の一部をご紹介します。
ほかにもバラエティ豊富に取り揃えておりますので、詳しいラインナップは「AnyWireASLINK」の製品情報ページをご覧ください。

マスタ

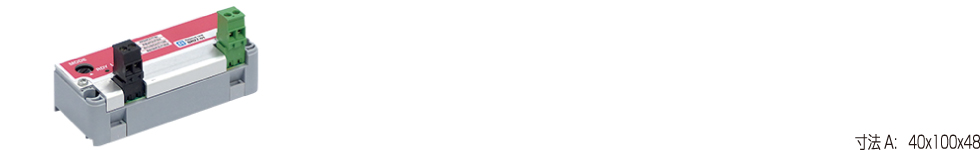

◆ASLINKMASTERリセンドユニット

同一アドレスに設定された入力ターミナルと出力ターミナル間で伝送を行う
例)アドレス50番の入力ターミナルに入力があった際に、機械的にアドレス50番の出力ターミナルに出力信号が送り出されます

電 源

(mm)


(g)
型式 標準価格(¥) プロダクトガイド
伝送ラインドライバ:
(コネクタ端子への供給)
電圧 DC24[V]+15~-10%(DC21.6 ~ 27.6[V])
リップル0.5[V]p-p max.
電流 0.1[A](スレーブユニット128台接続時、負荷電流は含まず)
A 66 BR27-01 36,000 pdf

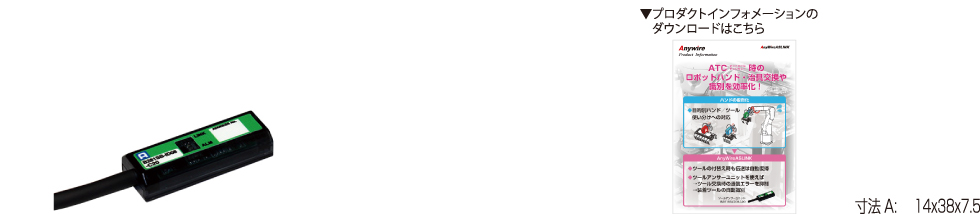

ツールアンサーユニット

ロボットハンド・ツールへの識別情報付加やAnyWireASLINKの断線検出動作を補完するユニット。
ON/OFFによる任意の情報が登録、返送できるので、装着したロボットハンド・ツールの識別が可能になります。ID代理応答機能により、ターミナル構成が違うロボットハンド・ツールを装着してもアドレス自動認識は不要です。

概 要

(mm)


(g)
型式 標準価格(¥) プロダクトガイド
8ビット登録情報送出、ID補完応答、送出機能ユニット A 8.4 B281SB-ID08-C20 9,800 pdf
8ビット登録情報送出、ID補完応答、送出機能ユニット (IP67)
M12スマートクリックコネクタ付
18 B281SB-ID08-G220 13,600

※寸法はケーブル部を除く数値です

※スマートクリックは、オムロン株式会社の登録商標です
