AnyWire EZwire の特徴
AnyWire EZwire seriesは最もシンプルで導入が簡単な省配線システムです。
独自の省配線技術「Bitty Technology」をもとにI/O⇔I/O間を2芯で伝送する為に開発されました。
上位コントローラーに依存せず必要な部分だけの省配線化が可能ですので、あらゆる分野で実績があります。電線を選ばない「フリーケーブル仕様」の為、ロボットケーブル、スリップリングなどを介したロボットアーム内の省配線化を容易に実現します。
◆中継端子台を使う感覚で省配線化が可能
- ・メンテナンスが大変!
- ・線が収納できない!
- ・増設が大変!
- ・配線スッキリ!(何点使っても2芯だけ)
- ・レイアウトフリー!(総延長50m まで)
- ・簡単増設!(最大256 点!)
AnyWire EZwire のバリエーション

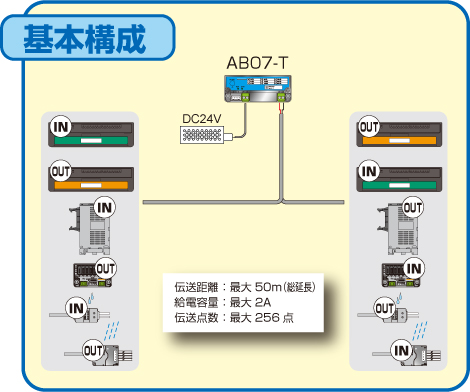

- Bitty series の各種ターミナルを組み合わせて使用する、
もっとも基本的な構成です。1 点から16 点までの様々な
ターミナルを自由に混在させることが出来ます。
- 入力が8 点、出力が8 点の最小構成セットです。
上記の二つのユニットを2 芯の電線でつなぐだけで使えま
すので、もしもの時の増設などに柔軟に対応出来ます。

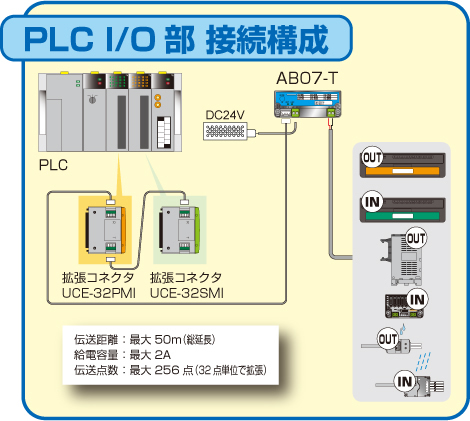

- 三菱電機社製PLC の入出力ユニットのコネクタ部に直接接続出来
る拡張コネクタを使用し、簡易リモートI/O として使用出
来る構成です。
PLC 標準の入出力ユニットをお使いになる時と同じように
使え、プログラム変更なしに省配線化が出来ます。
- 「ポカよけターミナル」を最もシンプルにお使い頂ける構
成です。
最大16 間口までの構成なら、MELSEC FX series の入
出力をお使いになるのと同じ要領で簡単にポカよけシステ
ムを組み上げられます。
AnyWire EZwire の製品
◆EZwire 本体ユニット(多点タイプ)…標準構成用
製品仕様 | 仕様 | 最大サポートI/O点数 | 消費電流 (mA) |
寸法(mm) | 型式 | 標準価格(¥) | ユーザーズマニュアル | |
---|---|---|---|---|---|---|---|---|
入力 | 出力 | |||||||
EZwire 本体ユニット (多点タイプ) |
EZwire 本体 入出力なし (最大256 点まで拡張可能) |
256 | 256 | 100mA以下 (ターミナル接続時) (負荷電流は含まず) |
100x40x27.5 | AB07-T | 受注終了 |
※EZwire 本体ユニット(多点タイプ)は
すべてのBitty series 用ターミナルが使用出来ます
すべてのBitty series 用ターミナルが使用出来ます
◆EZwire 拡張I/O コネクタ…PLC I/O 部接続構成用
PLC 側の I/O モジュール |
I/O点数 | 方式 | 回路 | 消費電流 (mA) |
接続 | 寸法(mm) | 型式 | 標準価格(¥) | プロダクトガイド | ||
---|---|---|---|---|---|---|---|---|---|---|---|
入力 | 出力 | ||||||||||
三菱電機社製 PLC専用コネクタ |
入力モジュール用 | ― | 32 | NPN | ― | 83 | EZwire | A | UCE-32SMI | 受注終了 | |
出力モジュール用 | 32 | ― | NPN | ― | 83 | EZwire | A | UCE-32PMI | 受注終了 |
※EZwire 拡張コネクタは通常のターミナルとは逆にPLC の入力モジュール用(出力コネクタ)が緑色、PLC の出力モジュール用(入力コネクタ)が橙色の筐体になっています。
◆EZwire 拡張I/O コネクタ用ケーブル
製品仕様 | 長さ | 型式 | 標準価格(¥) |
---|---|---|---|
AB07-T⇔UCE32間接続用 センドケーブル |
1000mm | EZCNE-05-1K | 受注終了 |
2000mm | EZCNE-05-2K | 受注終了 | |
UCE32⇔UCE32 間接続用 コネクタケーブル |
70mm | CNE-05-07 | 受注終了 |
150mm | CNE-05-15 | 受注終了 | |
250mm | CNE-05-25 | 受注終了 | |
UCE32最終端用エンドコネクタ | ― | CNE-ED | 受注終了 |
◆拡張I/O コネクタ PLC 用入出力モジュールとの対応表
製品シリーズ | 入力モジュール | 出力モジュール | 対応製品 | |
---|---|---|---|---|
三菱電機 | Qシリーズ | QX41、QX42、QH42P(入力側) | QY41P、QY42P、QH42P(出力側) | 入力モジュール用 UCE-32SMI 出力モジュール用 UCE-32PMI |
AnSシリーズ | A1SX41、A1SX42、A1SH42P(入力側) | A1SY41、A1SY42、A1SH42(出力側) | ||
AnN・AnA・AnU QnA・QnAsシリーズ |
AX42、AH42(入力側) | AY42、AH42(出力側) |
※EZwire 拡張コネクタは「AB07-T」との組み合わせで
すべてのBitty series 用ターミナルが使用出来ます
すべてのBitty series 用ターミナルが使用出来ます
◆EZwire 本体ユニット(8/8 タイプ)…最小構成用
製品仕様 | 仕様 | 最大サポートI/O点数 | 消費電流 (mA) |
寸法(mm) | 型式 | 標準価格(¥) | プロダクトガイド | |
---|---|---|---|---|---|---|---|---|
入力 | 出力 | |||||||
EZwire 本体ユニット | EZwire 本体 入力8点/ 出力8点 (最大40点まで拡張可能) |
40 | 40 | 227mA以下 (ターミナル接続時) (負荷電流は含まず) |
140x40x60 | AB00XB-16U | 受注終了 |
◆EZwireI/O ターミナル EZwire 本体「AB00XB-16U」専用I/O ターミナル
I/O点数 | 入出力 仕様 |
方式 | 回路 | 消費電流 (mA) |
接続 | 寸法(mm) | 型式 | 標準価格(¥) | プロダクトガイド | |
---|---|---|---|---|---|---|---|---|---|---|
入力 | 出力 | |||||||||
8 | 8 | DC入/Tr 出 | NPN | 1/2 | 227 | 非絶縁 | A | AC00XB-16U | 受注終了 |
※EZwire 本体ユニット(8/8 タイプ)は上記組み合わせのみでお使いください
※上記組み合わせをお使いの上で、I/O 点数の拡張をご検討の場合は、弊社営業までお問い合わせください。
※▲マーク付きは受注生産品です。※価格はすべて消費税抜きです。
