ポカよけターミナル製品一覧表はこちらをご覧ください
製品構成

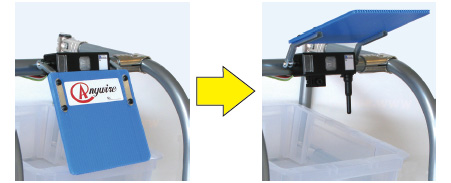

指示：扉開閉＋LED（固定） 応答：レバースイッチ方式
◆扉開閉＋LED 表示：固定式 レバースイッチ方式
：DIP スイッチ
：アドレスライタ
| 表示・指示 | 応答・検知 | I/O点数 | 消費電流 （mA） |
取付 | 外形 寸法 |
設定 | 伝送方式 | 型式 | 標準価格(￥) | プロダクト ガイド |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
| 入力 | 出力 | ||||||||||
 固定式（緑） |
レバースイッチ | 1 | 1 | 待機19 動作522 |
φ28 パイプ |  |
|
Bitty | A027XB-F02G3-P | 受注終了 | |
固定式（緑） |
レバースイッチ | 1 | 1 | 待機19 動作522 |
φ28 パイプ | |
|
DB A20 | A227XB-F02G3-P | 50,600 | |
※上記型式には「H」ホルダが標準搭載されています。
※取付変更時、補修時に使用する付け替え用の単体ホルダをご購入の際は下記オプションをご参照ください。
アドレスライタにより「アドレス」「扉アーム上下角度」「扉アーム下げ動作遅延時間」の設定が出来ます。
※「扉アーム上下動作の速度設定」は出来ません。
□アームの上下角度
アームの上下角度は、約180°まで７段階に設定出来ます。棚やワークに扉がぶつかってしまう場合への調整が可能になります。
アドレスライタの角度設定モードで、おおよそ扉を止めたい位置の番号を書き込んでください。
※角度はおおよそで、厳密に角度指定をすることは出来ません。
□アーム下げの遅延時間
アームは取り出し表示灯を点灯させる(出力をONする)と連動して上がり、消灯(出力をOFFする)すると一定時間後に自動的に下がります。
この、アームが下がるまでの遅延時間を10段階に設定出来ます。
◆オプション
| 製品仕様 | 取付 | 外形 寸法 |
型式 | 標準価格(￥) |
|---|---|---|---|---|
| 「H」ホルダ φ28パイプ取付ホルダ下締付タイプ（5個入） | φ28 パイプ |  |
A027-HP28-5P | 2,760 |
| 「H1」ホルダ φ28パイプ取付ホルダ裏締付タイプ（5個入） | φ28 パイプ |  |
A027-HP28-H1-5P | 2,760 |
| 「SUS」ホルダ SUSパイプ取付ホルダ | SUSパイプ |  |
A027-HP-SUS2 | 1,100▲ |
| 交換用ゴムレバーセット（カバー、レバー、リング 各5個入） | ターミナル | ― | A027-LES-01-5P | 5,500 |
| アドレススイッチカバー（スライド式・黒）（5個入） | スライド | ― | A027-KA3-5P | 900 |
※φ28 パイプ取付ホルダはポカよけターミナル（φ28 パイプ取付タイプ）に付属します。単体部品は取付変更時、補修時用のオプションです。
◆アドレスライタ
| 製品仕様 | タイプ | 外形 寸法 |
型式 | 標準価格(￥) | プロダクト ガイド |
|---|---|---|---|---|---|
| アドレスライタ（汎用） | 非接触式 |  |
ARW-04 | 39,600 | |
| アドレスライタ用 赤外線リモートヘッド | 非接触式 | ― | ARW-RH | 6,600 | |
| アドレスライタARW-04＋赤外線リモートヘッド | 非接触式 | ― | ARW-04-RH | 44,000 | この製品は上記二つのセット型式です |
※価格はすべて消費税抜きです。※▲マーク付きは受注生産品です。
