アドレスライタ

製品仕様 詳細 寸法(mm) 型式 標準価格(¥) プロダクトガイド CAD(平面図) 適合・準拠規格
アドレス設定
パラメータ設定、ティーチング
[ 読み出し/ 書き込み ]
赤外線通信による、非接触式設定用携帯ツール
7セグ表示、乾電池駆動
A ARW-04 ※ 36,000 pdf dxf CE、RoHS、中国RoHS「10」
狭小箇所でのアドレス、パラメータ設定用赤外線リモートヘッド B ARW-RH 6,000 pdf dxf CE、RoHS、中国RoHS「e」

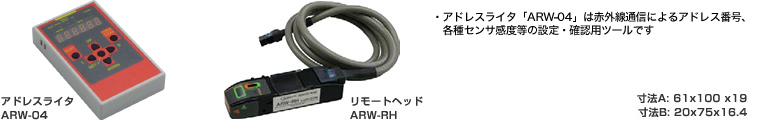

アドレスライタARW-04

赤外線リモートヘッド
ARW-04-RH 40,000 この製品は上記二つの
セット型式です
dxf CE、RoHS、中国RoHS「10」

※「ARW-03」に機能を少し追加して「ARW-04」になりました。機械的仕様に変更はありません。

※UL、KCなど上記以外の適合・準拠規格についてはお問い合わせください。

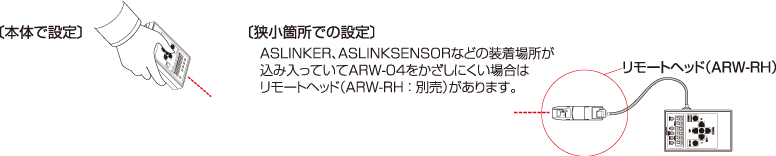

■設定のイメージ

■アドレスライタの操作項目

ARW-04で設定可能なモードは次の通りです

目的 手順 選択するモード
ARW-04 初期確認 SELECTスイッチを押しながら
POWERスイッチを押す
最大点数設定モード
最大パラメータ数設定モード
10進数または16進数表示設定モード
パラメータ設定値の自動桁上がり有無設定モード
アドレスライタモード
ティーチング 直接更新 EXモード
アドレスの読み出し 直接読み出し READ モード
アドレスの書き込み 電源リセット更新 WRITE モード
直接更新 DIRECT WRITEモード
パラメータの読み出し 直接読み出し READ モード
パラメータの書き込み 電源リセット更新 WRITE モード
直接更新 DIRECT WRITEモード

※詳細はプロダクトガイドをご覧になり、機能をご理解の上ご使用ください
